【快外075-3】車高灯交換 〜後部編〜

2019/9/28土曜日

後部車高灯交換工事着手。

AM8:00〜作業開始。

f:id:nadagou8002:20190928123115j:image
f:id:nadagou8002:20190928123048j:image

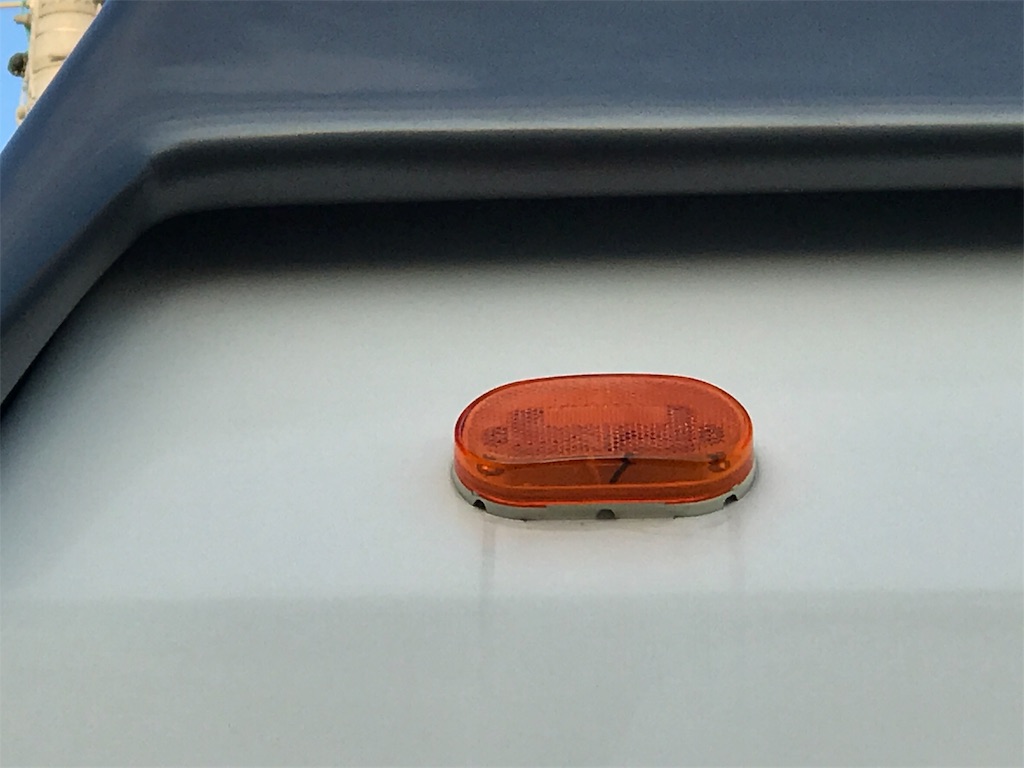

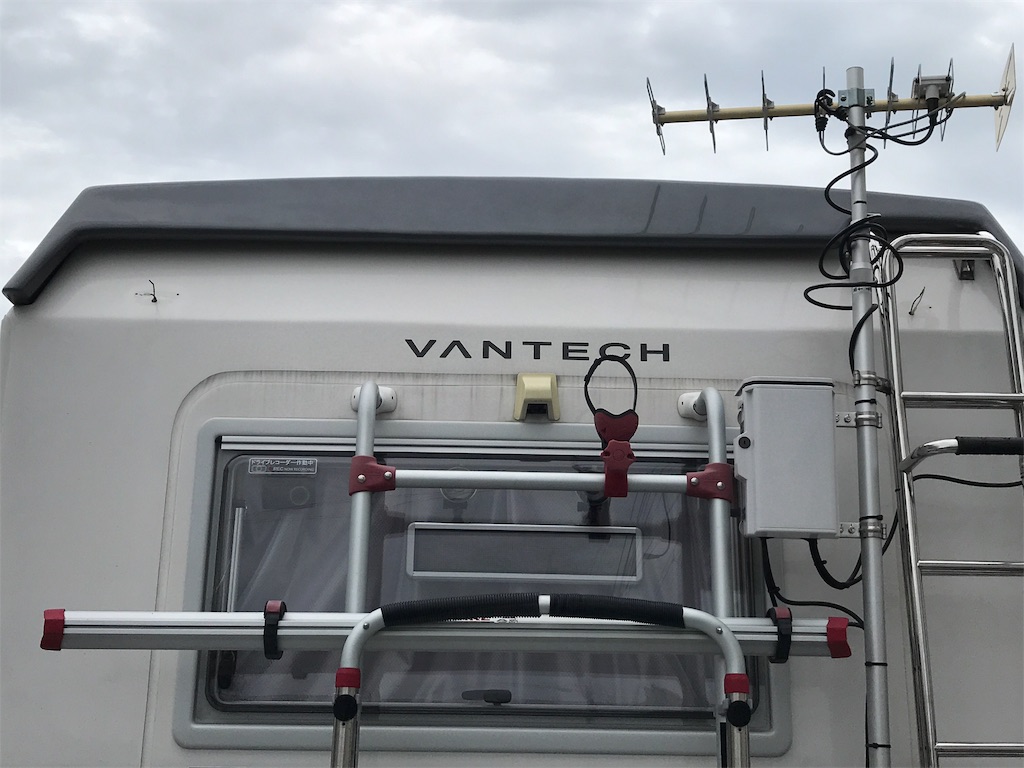

バンテックの車高灯を撤去します。


f:id:nadagou8002:20190928123007j:image

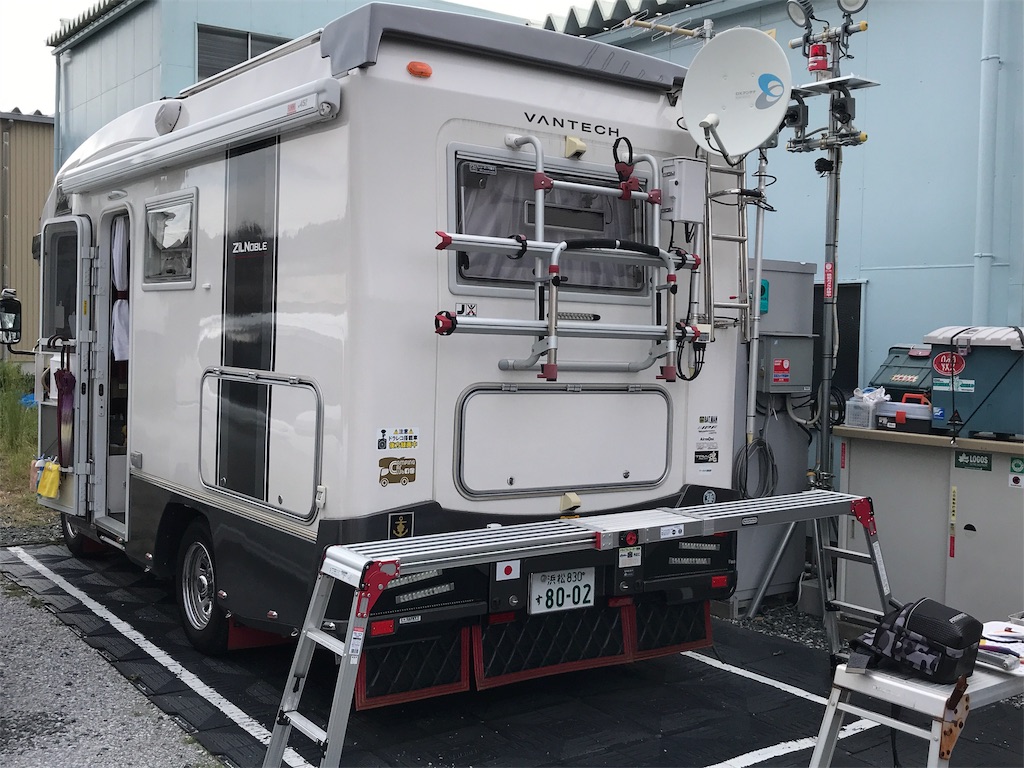

▲自慢の足場台を出して作業開始。


f:id:nadagou8002:20190928123058j:image

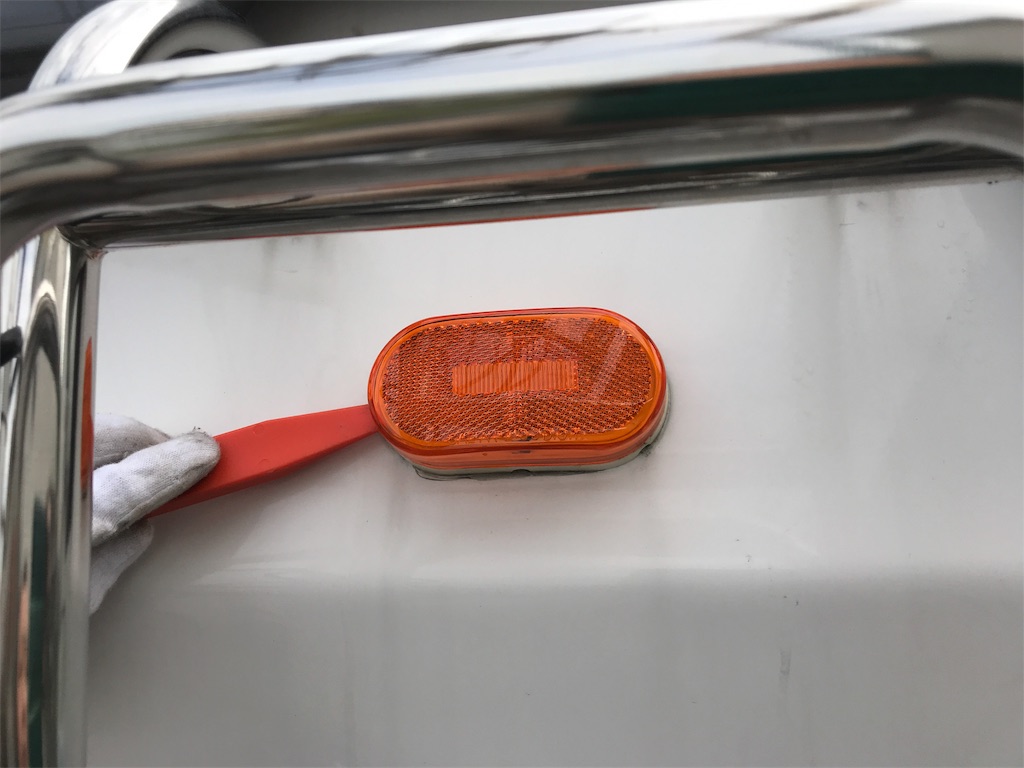

▲レンズが割れない様に、慎重にこじ開けます。


f:id:nadagou8002:20190928123101j:image

▲そうすると、レンズがパカっと外れます。


f:id:nadagou8002:20190928123121j:image

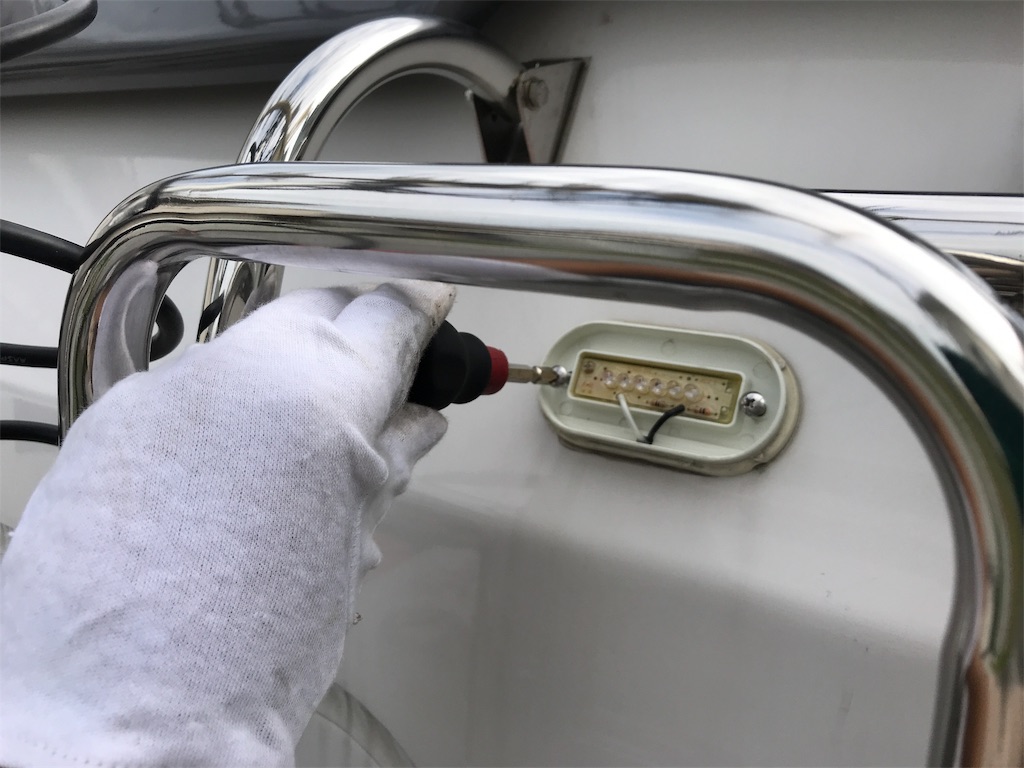

▲内部にビス留めてあるので、ビスを外します。


f:id:nadagou8002:20190928123029j:image

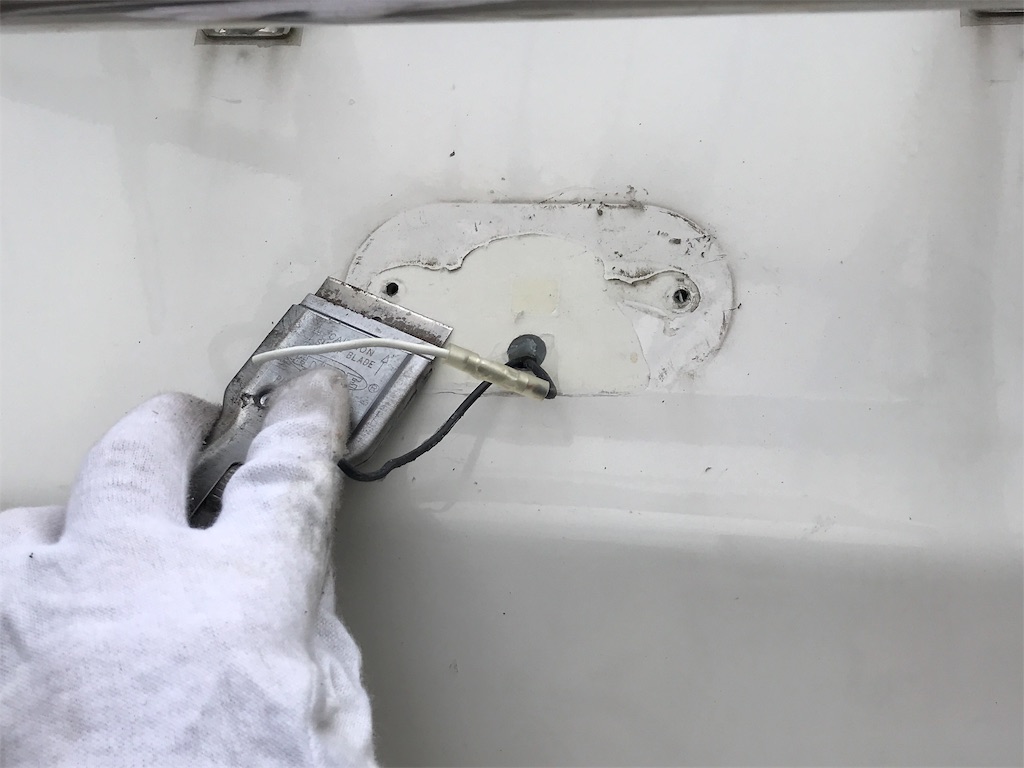

▲車高灯の横にカッターを差し込んで、ゆっくりと切れ込んで外しました。

残ったコーキングをスクレーパーで出来るだけすくい切ります。



f:id:nadagou8002:20190928123051j:image

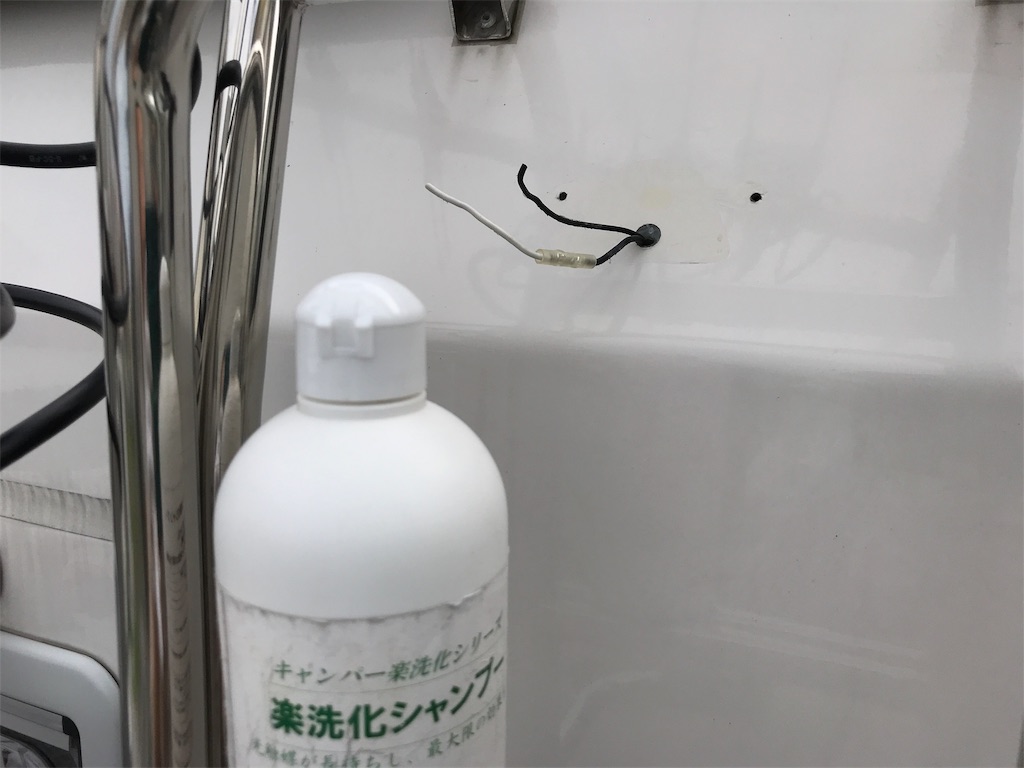

▲水アカ汚れを拭き取りました。


f:id:nadagou8002:20190928123040j:image
f:id:nadagou8002:20190928123111j:image
f:id:nadagou8002:20190928123015j:image

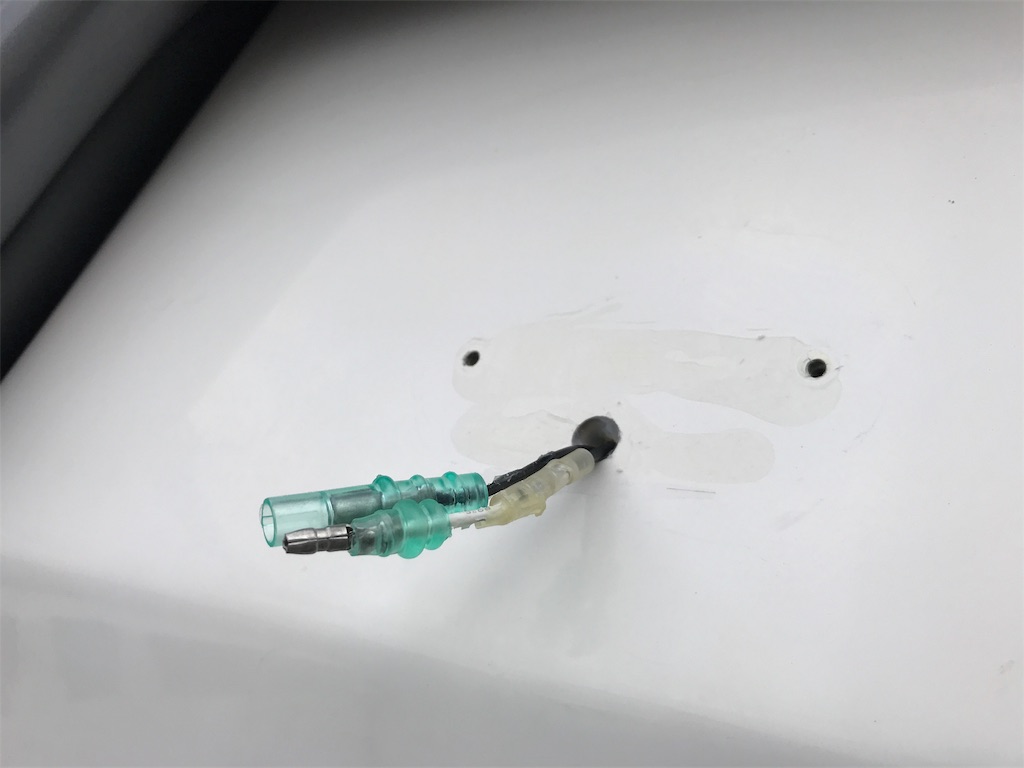

ギボシ端子処理完了。


f:id:nadagou8002:20190928123018j:image

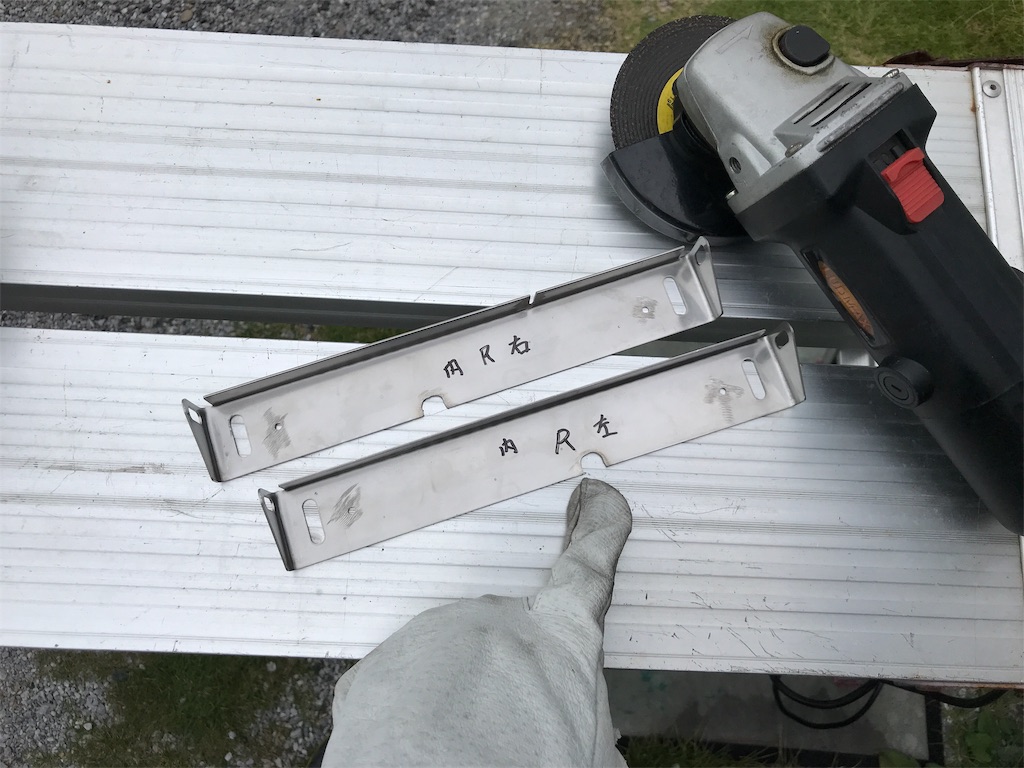

▲配線穴を見えない様に、ステー基台を一部カットしました。


f:id:nadagou8002:20190928123054j:image

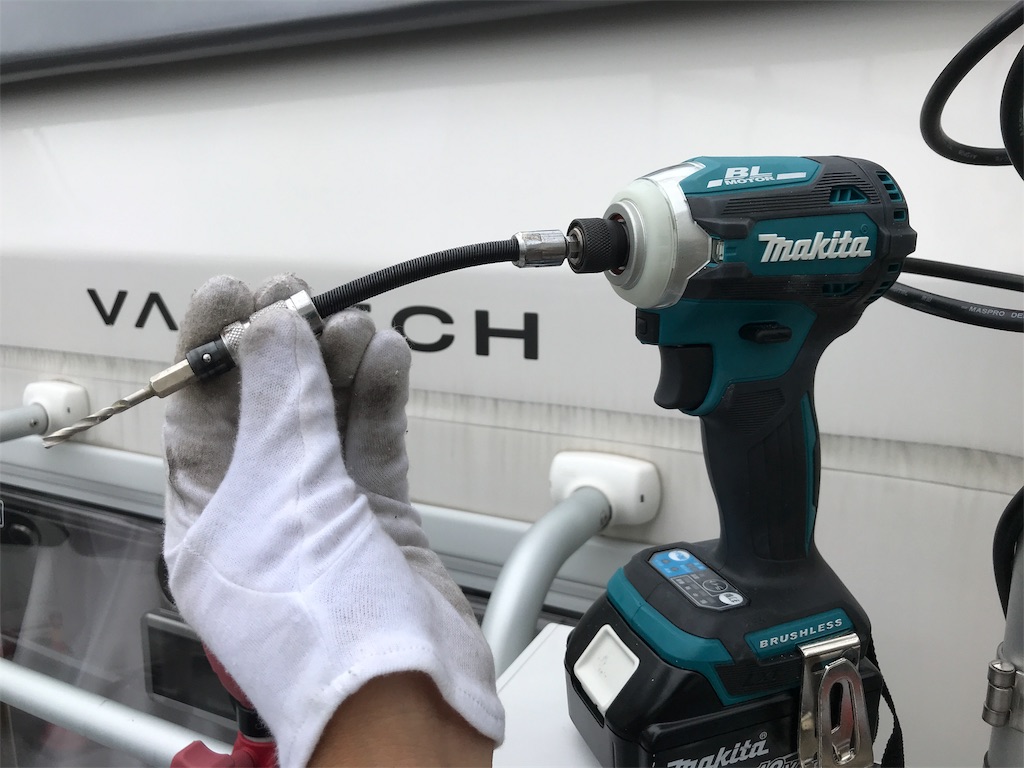

▲右側はハシゴがあるので、このフレキシブルドリルピットでハシゴを避けながら穴を開けました。


f:id:nadagou8002:20190928123010j:image

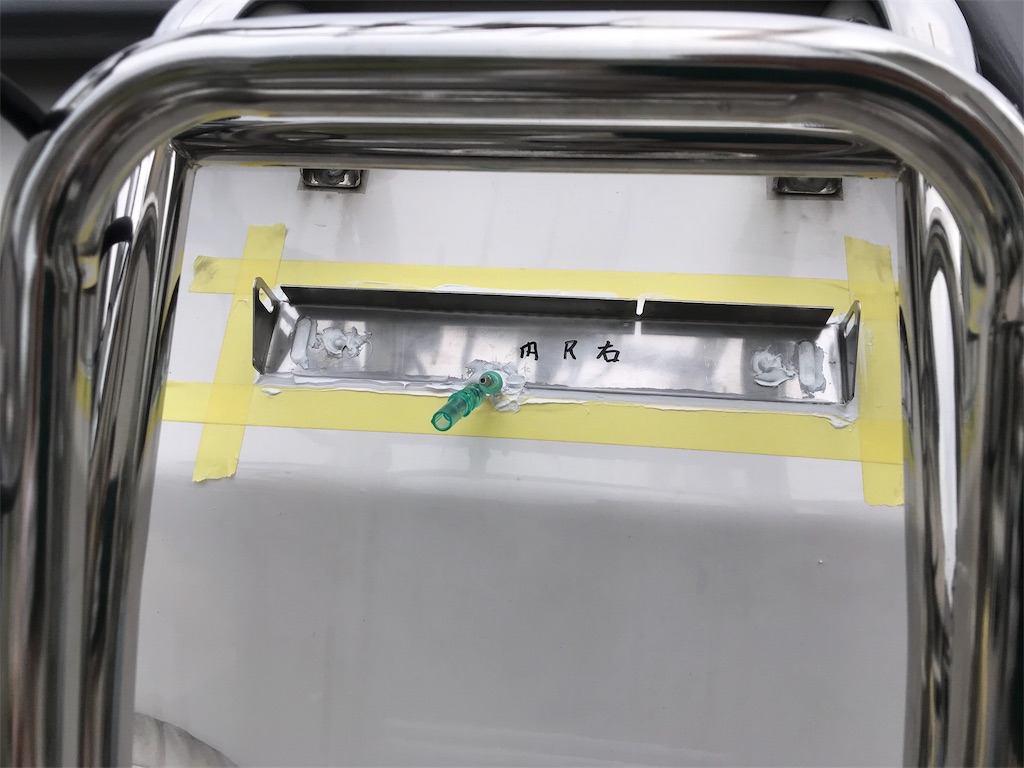

▲リベット留め。


f:id:nadagou8002:20190928123013j:image
f:id:nadagou8002:20190928123046j:image
f:id:nadagou8002:20190928123024j:image

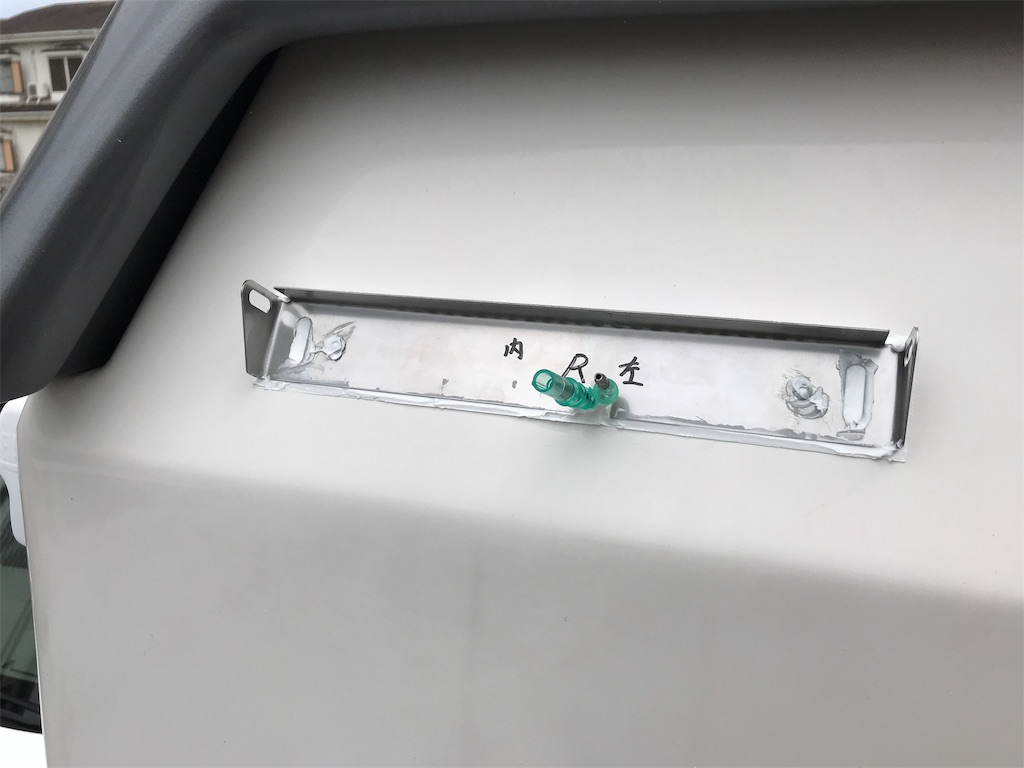

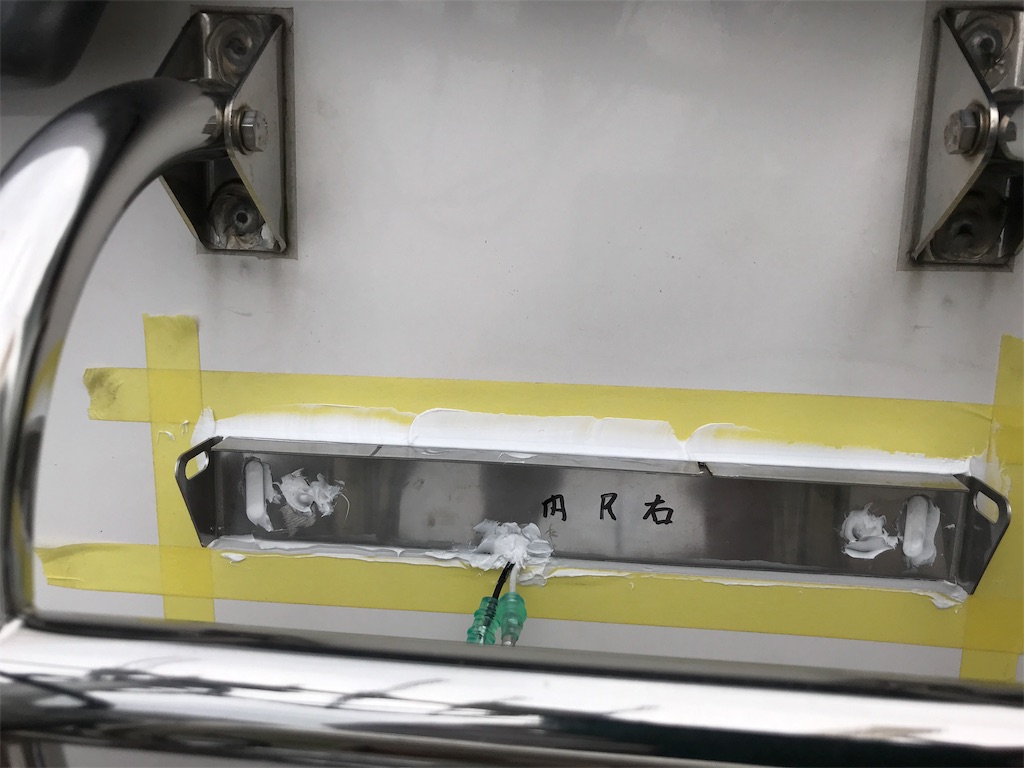

▲コーキング処理。


f:id:nadagou8002:20190928123037j:image
f:id:nadagou8002:20190928122950j:image

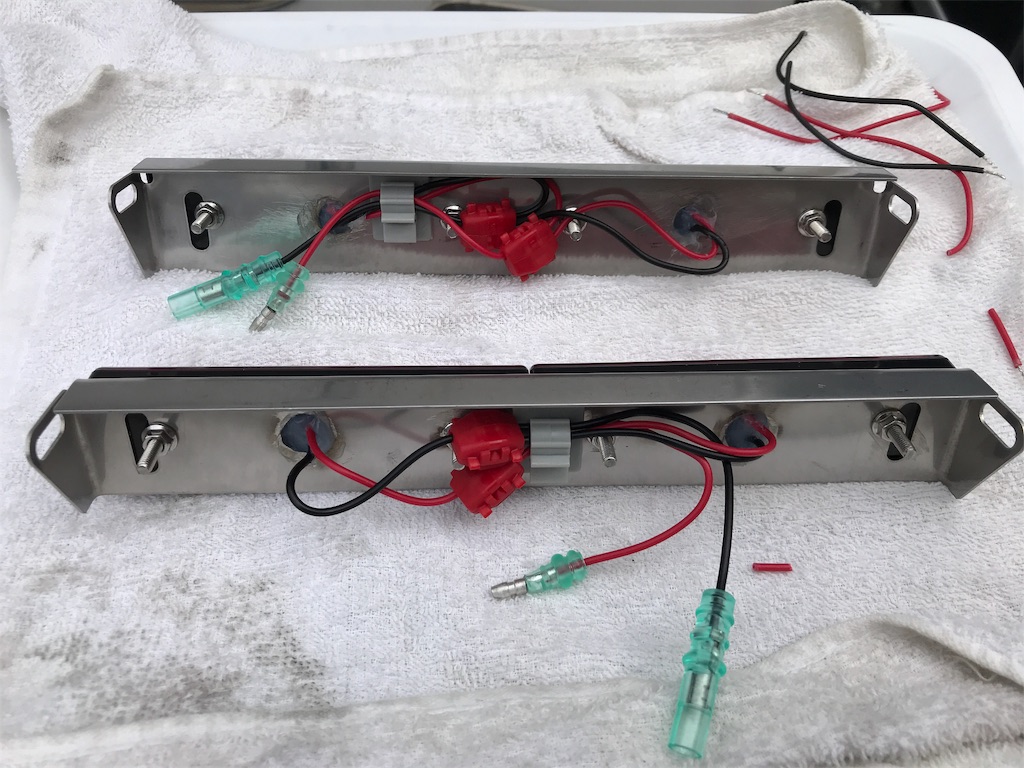

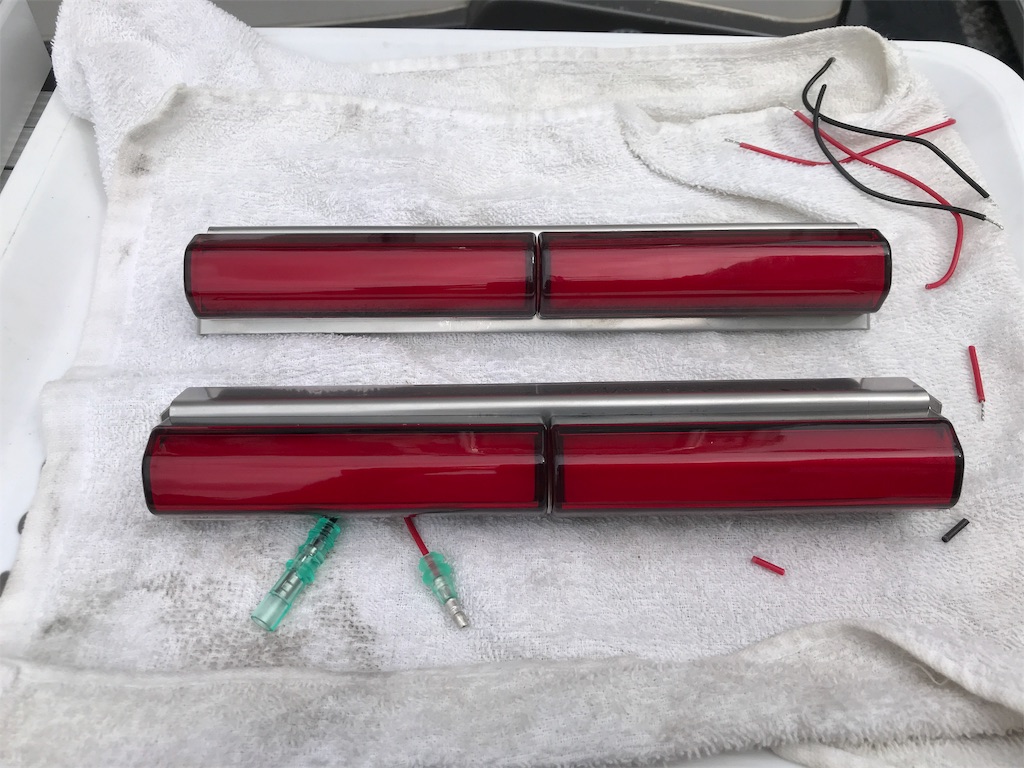

▲車高灯の配線処理。

配線が弛まない様に処理しました。


f:id:nadagou8002:20190928123020j:image

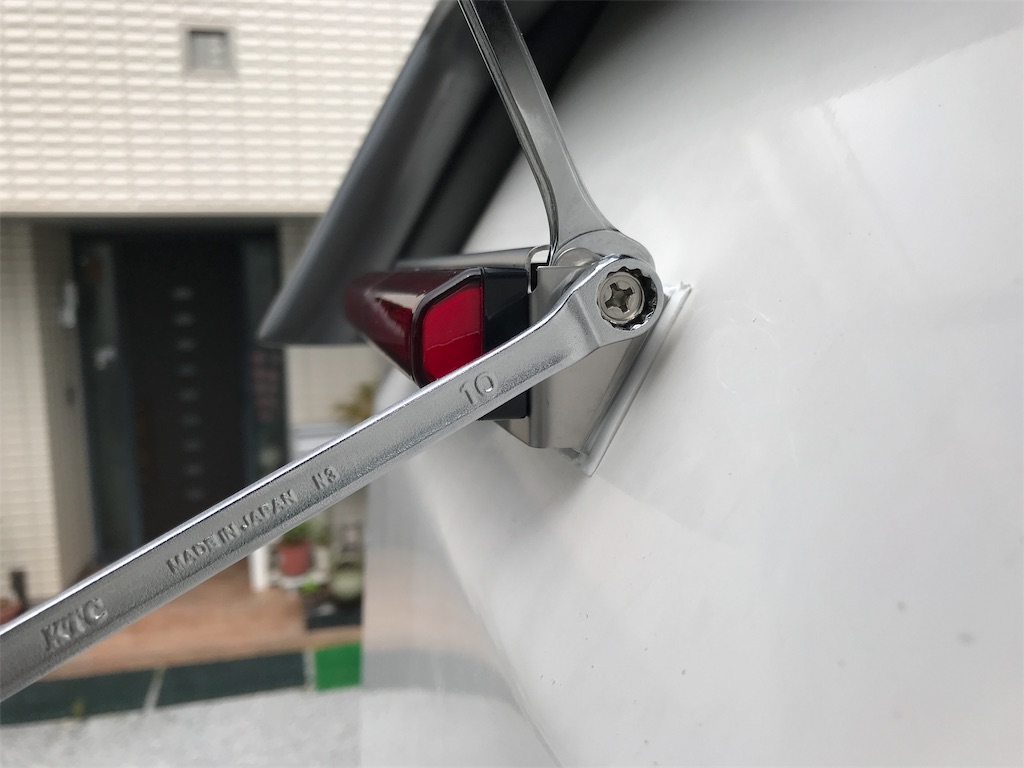

▲車高灯本体を垂直になる様に、角度を微調整しながら留めました。


f:id:nadagou8002:20190928123108j:image
f:id:nadagou8002:20190928123033j:image
f:id:nadagou8002:20190928123118j:image

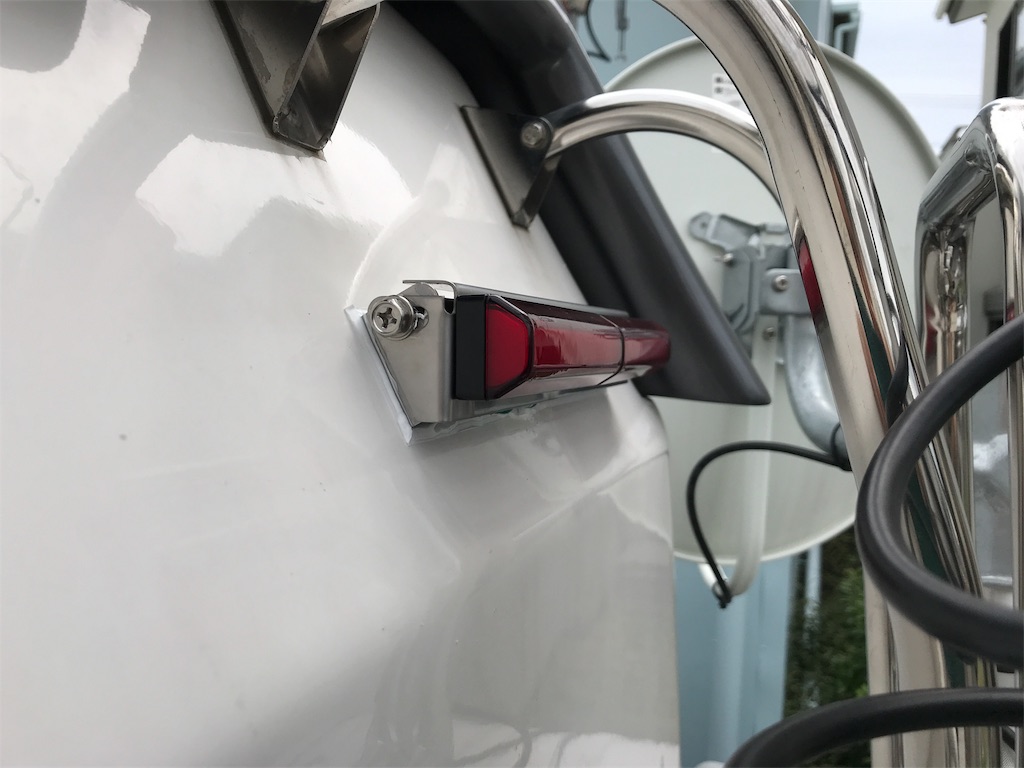

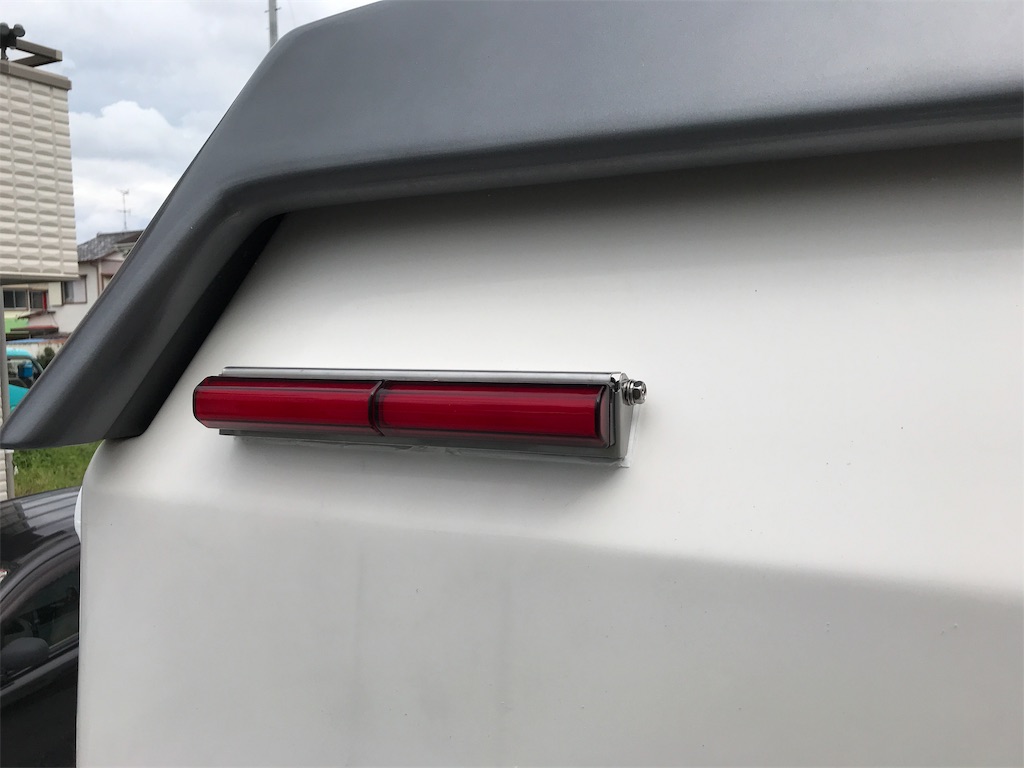

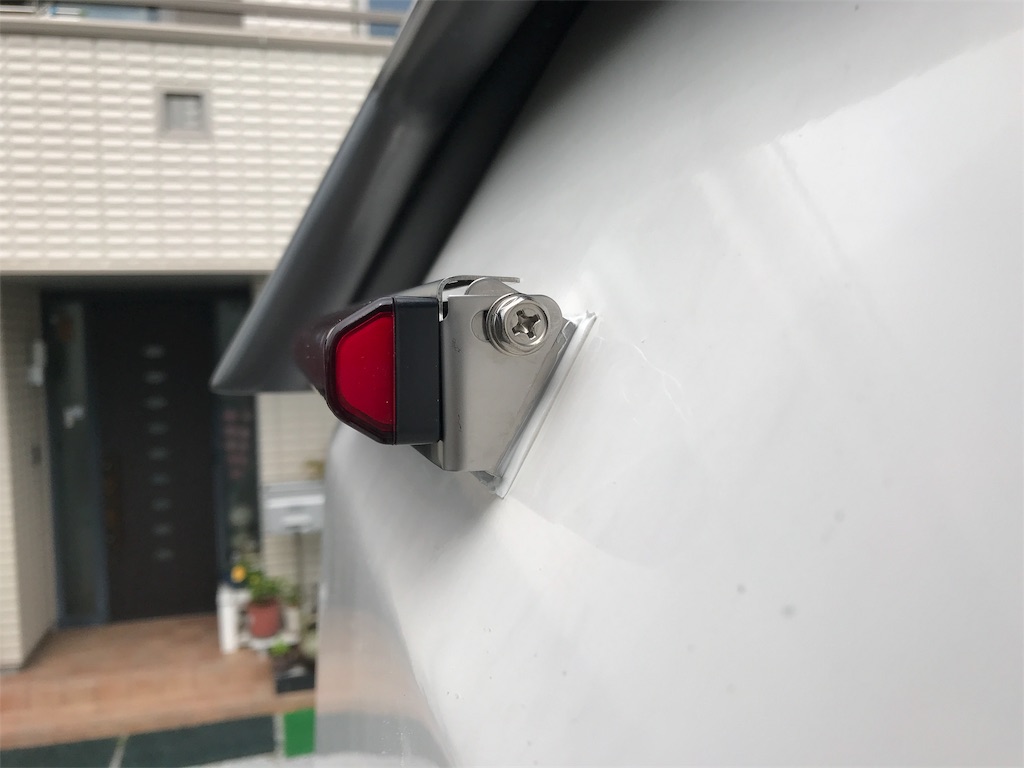

▲取付完了!

いよいよ点灯してみます。


f:id:nadagou8002:20190928123002j:image

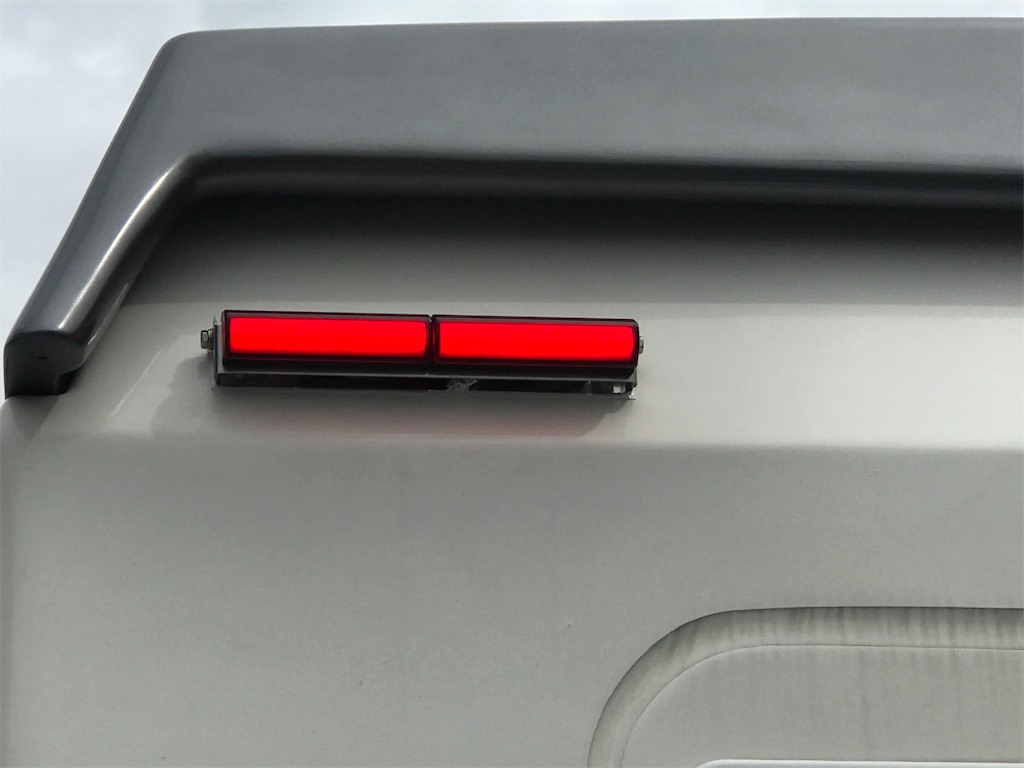

▲おぉ〜!!!

ホントに綺麗に発光してる!!!

LED特有の点々発光が見えず、面発光しています。

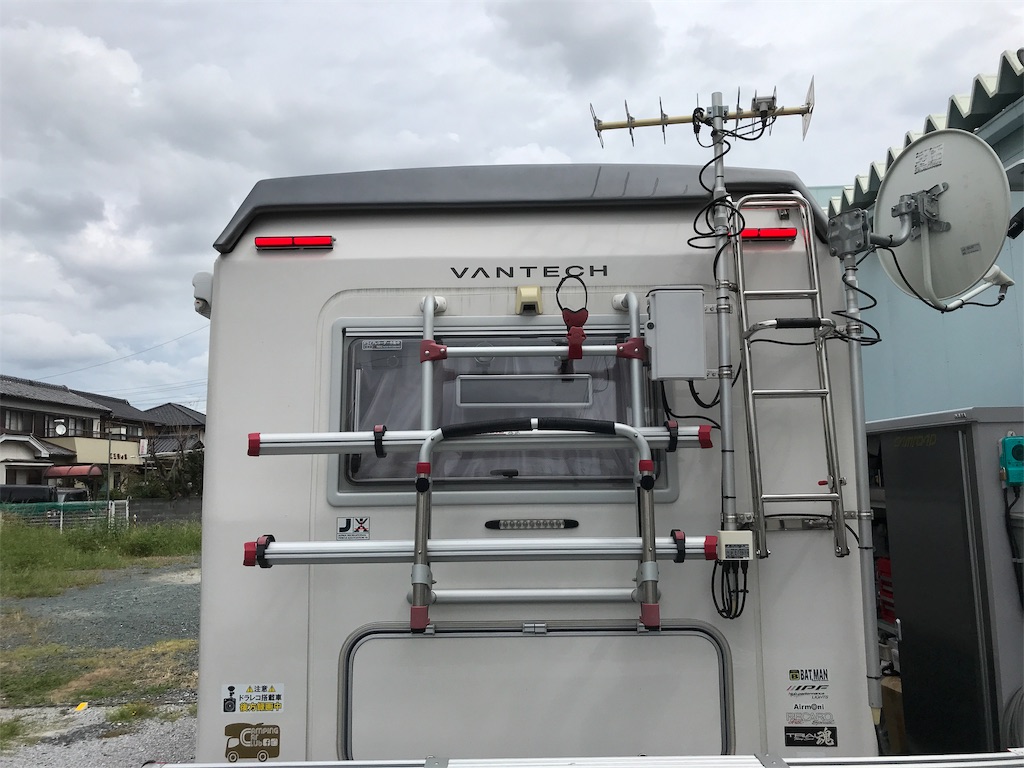

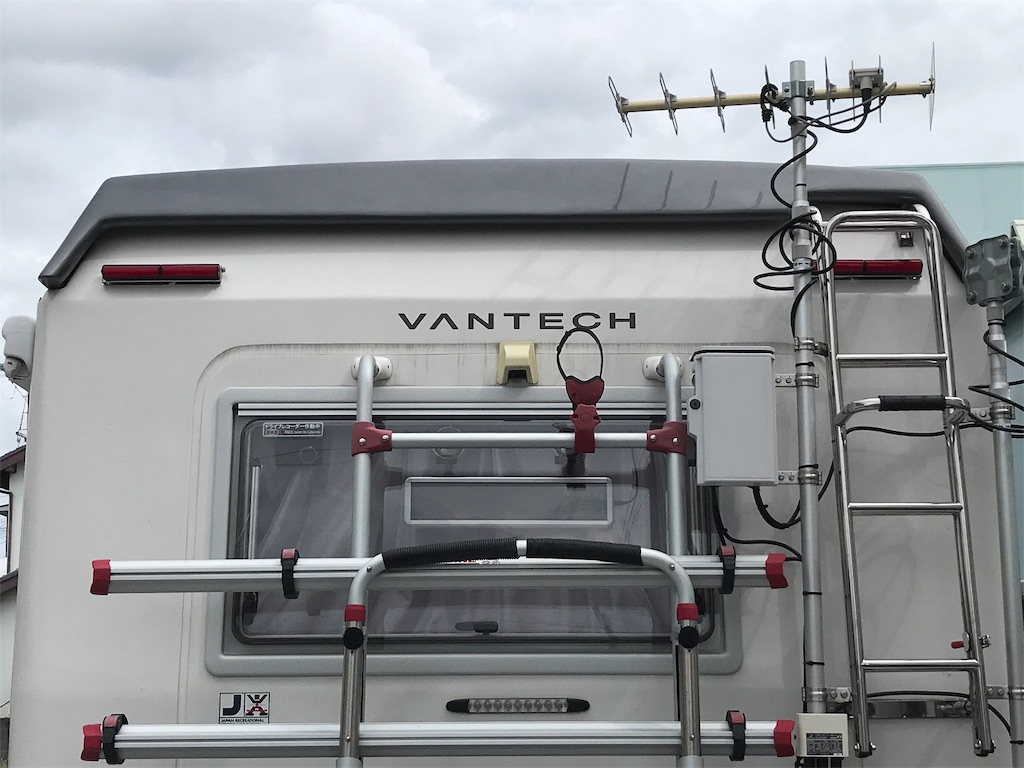

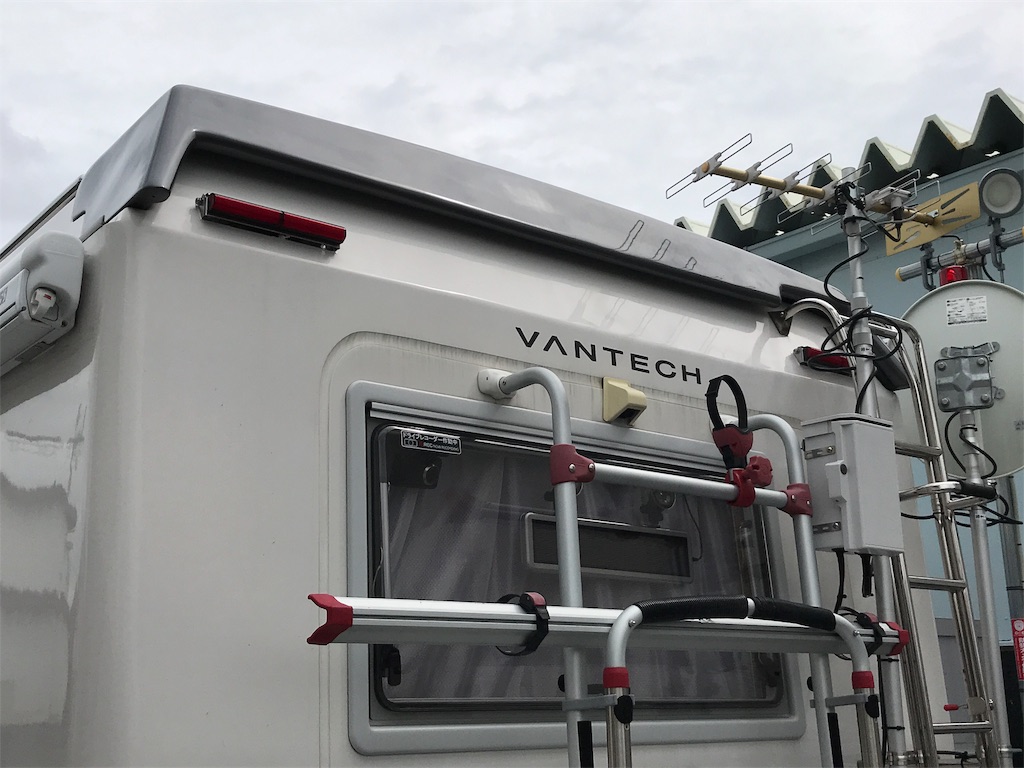

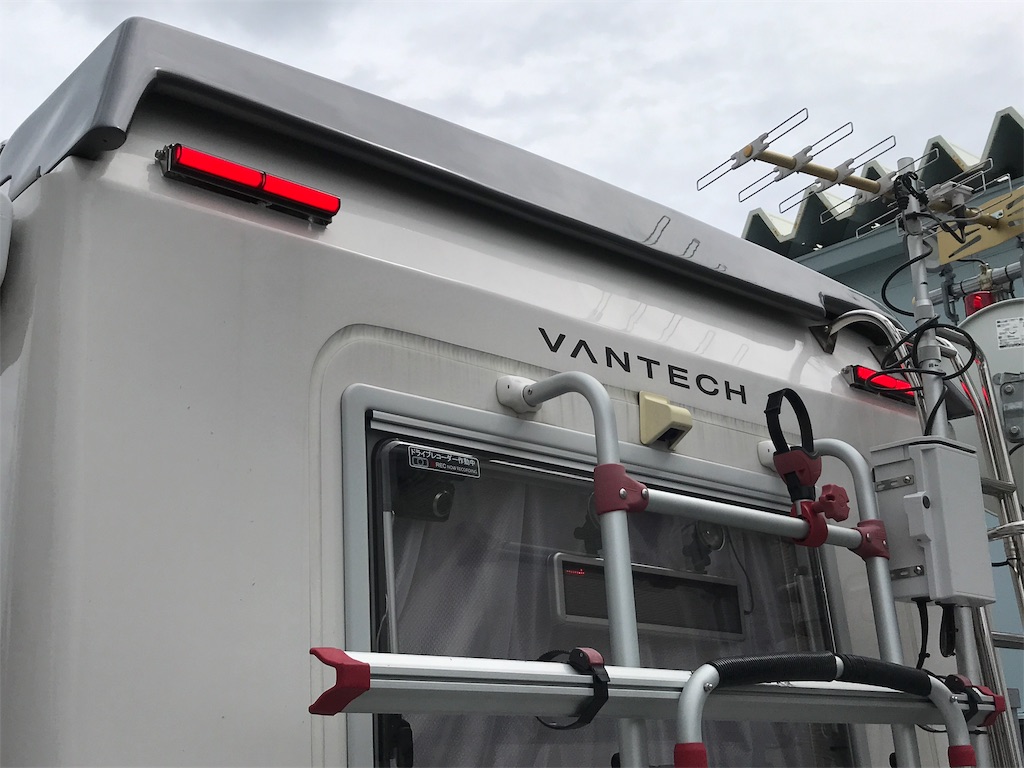

▼消灯・点灯の比較
f:id:nadagou8002:20190928122958j:image
f:id:nadagou8002:20190928123105j:image
f:id:nadagou8002:20190928122955j:image
f:id:nadagou8002:20190928123043j:image

車高灯交換作業が無事、終わりました。

ちなみに、陸運局による車高灯の保安基準を掲載しますので、参考にして下さい。

f:id:nadagou8002:20190928124736p:image
